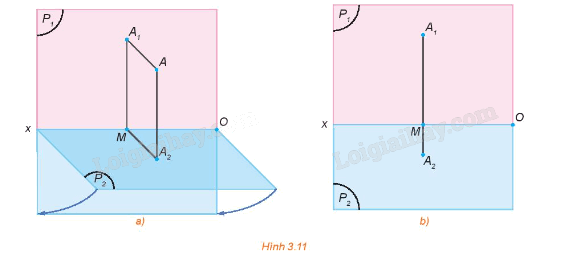

Trong không gian cho điểm A và hai mặt phẳng hình chiếu đứng, hình chiếu bằng (P₁), (P₂) cắt nhau theo giao tuyến Ox. Gọi A₁ và A₂ lần lượt là hình chiếu đứng và hình chiếu bằng của điểm A (H.3.11a). Quay mặt phẳng (P₂) quanh Ox sao cho (P₂) trùng với (P₁). Khi đó hai điểm A₁ và A₂ cùng thuộc mặt phẳng (P₁) (H.3.11b).

a) Nhận xét vị trí của các điểm A₁, A₂ đối với đường thẳng Ox. Đường thẳng A₁A₂ có vuông góc với Ox hay không?

b) Hãy trình bày cách xác định điểm A khi biết các điểm A₁, A₂ trong mặt phẳng (P₁).

Phương pháp giải:

Quan sát hình 3.11 để trả lời

Lời giải chi tiết:

a) Điểm A₁ và điểm A₂ nằm về hai phía khác nhau đối với đường thẳng Ox. Đường thẳng A₁A₂ có vuông góc với Ox.

b) Ta có: A₁M = AA₂ (do tứ giác A₁MA₂A là hình chữ nhật).

Từ A₂ kẻ đường thẳng A₂A bằng đường thẳng A₁M (A thuộc A₁A₂). Ta xác định được điểm A.

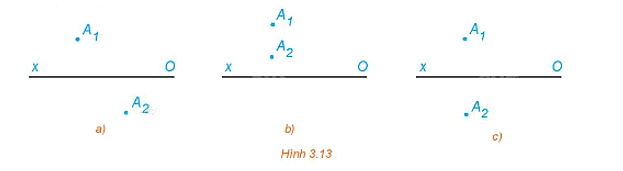

Trong Hình 3.13, hình nào thể hiện đúng hình chiếu đứng và hình chiếu bằng của một điểm A trong không gian?

Phương pháp giải:

Hình chiếu đứng (hướng chiếu từ mặt trước ra sau), hình chiếu cạnh (hướng chiếu từ trái sang), hình chiếu bằng (hướng chiếu từ trên nhìn xuống).

Lời giải chi tiết:

Nếu A₁ và A₂ là hình chiếu đứng và hình chiếu bằng của điểm A thì đường thẳng A₁A₂ vuông góc với Ox. Do đó Hình 3.13c thể hiện đúng hai hình chiếu của điểm A.

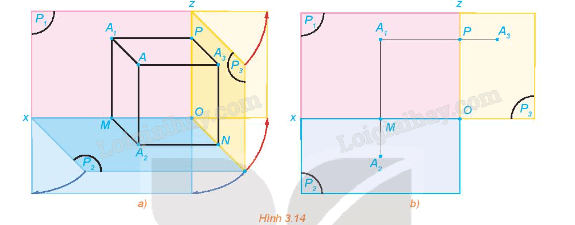

Trong HĐ2, gọi (P₃) là mặt phẳng hình chiếu cạnh và A₃ là hình chiếu cạnh của A. Gọi Oz là giao tuyến của (P₁) và (P₃), Oy là giao tuyến của (P₂) và (P₃). Quay mặt phẳng (P₂) quanh Ox sao cho (P₂) trùng với (P₁) và quay mặt phẳng (P₃) quanh Oz sao cho (P₃) trùng với (P₁), khi đó ba điểm A₁, A₂, A₃ cùng thuộc mặt phẳng (P₁) (H.3.14).

a) Đường thẳng A₁A₃ có vuông góc với đường thẳng Oz hay không? Khoảng cách từ A₃ đến Oz có bằng khoảng cách từ A₂ đến Ox hay không?

b) Trong mặt phẳng (P₁), trình bày cách xác định điểm A₃ khi biết hai điểm A₁, A₂.

Phương pháp giải:

Quan sát hình 3.14 để trả lời

Lời giải chi tiết:

a) Đường thẳng A₁A₃ có vuông góc với đường thẳng Oz. Khoảng cách từ A₃ đến Oz bằng khoảng cách từ A₂ đến Ox.

b) Ta có A₁A₂ vuông góc với Ox nên gọi giao điểm của A₁A₂ với Ox là M.

Từ A₁ kẻ đường thẳng song song với Ox và vuông góc với Oz. Gọi giao điểm của đường thẳng kẻ từ A₁ với Oz là P.

Khoảng cách từ A₃ đến Oz bằng khoảng cách từ A₂ đến Ox hay A₂M = A₃P. Từ P kẻ A₃P sao cho A₁, P, A₃ thẳng hàng theo thứ tự và A₂M = A₃P.

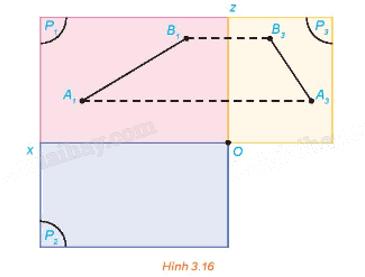

Hình 3.16 thể hiện hình chiếu đứng và hình chiếu cạnh của một đoạn thẳng AB trong không gian. Xác định hình chiếu bằng của đoạn thẳng đó

Phương pháp giải:

Hình chiếu đứng (hướng chiếu từ mặt trước ra sau), hình chiếu cạnh (hướng chiếu từ trái sang), hình chiếu bằng (hướng chiếu từ trên nhìn xuống).

Lời giải chi tiết:

Hình chiếu bằng của đoạn thẳng AB có hai đầu mút là hình chiếu bằng A₂ của A và hình chiếu bằng B₂ của B.

+ Để xác định A₂ ta làm như sau:

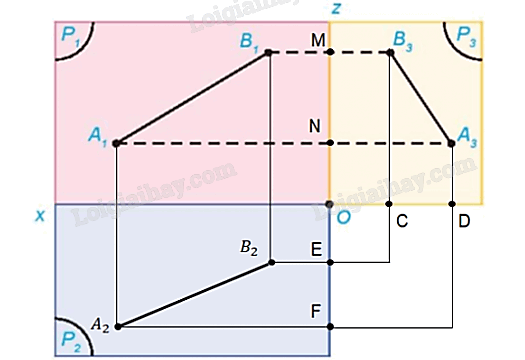

- Qua điểm A­₃ vẽ đường thẳng vuông góc với Ox tại D và trên tia đối của tia Oz lấy điểm F sao cho OD = OF.

- Vẽ đường thẳng qua A₁ vuông góc với Ox, vẽ đường thẳng qua F vuông góc với Oz, hai đường thẳng này cắt nhau tại A₂.

+ Tương tự xác định B₂.

+ Nối A₂ và B₂ ta nhận được hình chiếu bằng của đoạn thẳng AB.

Dựa vào mối liên hệ giữa ba hình chiếu, giải thích cách bố trí các hình chiếu trên bản vẽ kĩ thuật. Vì sao đối với một số vật thể đơn giản, bản vẽ kĩ thuật chỉ thể hiện hai thay vì ba hình chiếu?

Phương pháp giải:

Dựa vào kiến thức đã học để trả lời

Lời giải chi tiết:

Đối với một số vật thể đơn giản, bản vẽ kĩ thuật chỉ thể hiện hai thay vì ba hình chiếu vì từ hai hình chiếu cho trước ta có thể xác định được hình chiếu các đoạn thẳng thuộc hình chiếu còn lại từ hình chiếu các đoạn thẳng ở hai hình chiếu cho trước.
